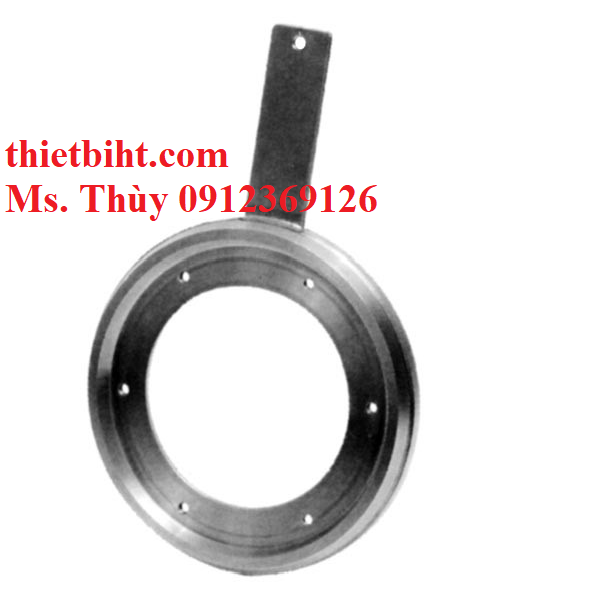

Tấm lỗ nối kiểu vòng F300
Sản phẩm liên quan
Xuất xứ: Wise Hàn Quốc
Tấm lỗ nối kiểu vòng F300 là sự kết hợp giữa vòng giữ và tấm lỗ được thiết kế cho các mặt bích nối kiểu Ring (RTJ) có thông số kỹ thuật ANSI hoặc JPI. Vòng giữ có chức năng giữ tấm lỗ và cũng có chức năng như một miếng đệm để ngăn rò rỉ chất lỏng xử lý. Hệ thống làm kín bằng kim loại này được áp dụng cho chất lỏng có nhiệt độ cao và áp suất cao, hệ thống khai thác áp suất thường là loại vòi mặt bích.
Đặc điểm tấm lỗ nối kiểu vòng F300:
Loại lỗ có cạnh vuông đồng tâm Lỗ có cạnh góc phần tư
Tiêu chuẩn tính toán lưu lượng ISO 5167-1 và 2 2003
AGA-3
ASME MFC-3M và 14M
JISZ 8762
BS 1042
Xếp hạng mặt bích ANSI lớp 600, 900, 1.500Lb và 2500Lb
Khớp kiểu vòng (RTJ)
Vòi áp lực Vòi mặt bích
Độ dày tấm 3, 6, 9, 12 mm trở lên
Tay cầm tab Được hàn để đổ chuông
Vòng giữ Đinh tán vào đĩa
Các loại tấm lỗ nối kiểu vòng F300:
Tiêu chuẩn tính toán lưu lượng ISO 5167-1 và 2 2003
AGA-3
ASME MFC-3M và 14M
JISZ 8762
BS 1042
Xếp hạng mặt bích ANSI lớp 600, 900, 1.500Lb và 2500Lb
Khớp kiểu vòng (RTJ)
Vòi áp lực Vòi mặt bích
Độ dày tấm 3, 6, 9, 12 mm trở lên
Tay cầm tab Được hàn để đổ chuông
Vòng giữ Đinh tán vào đĩa
Các loại tấm lỗ nối kiểu vòng F300:
Hình bát giác hoặc hình bầu dục
Lỗ thoát nước và lỗ thông hơi Theo khuyến nghị của ASME
Không khoan lỗ lỗ nhỏ hơn 25,4 mm
Ghi nhãn Phía trên của tay cầm tab được đóng dấu với loại và kích thước lỗ khoan, kích thước đường, số thẻ và xếp hạng mặt bích
Dấu hiệu đặc biệt có thể được trang bị để đáp ứng yêu cầu cụ thể
Tấm vật liệu : 304SS và 316L SS
Vòng giữ : Soft lron, 304SS và 316SS
Đinh tán : 304SS và 316SS
Tay cầm tab : 304SS và 316SS
Lỗ thoát nước và lỗ thông hơi Theo khuyến nghị của ASME
Không khoan lỗ lỗ nhỏ hơn 25,4 mm
Ghi nhãn Phía trên của tay cầm tab được đóng dấu với loại và kích thước lỗ khoan, kích thước đường, số thẻ và xếp hạng mặt bích
Dấu hiệu đặc biệt có thể được trang bị để đáp ứng yêu cầu cụ thể
Tấm vật liệu : 304SS và 316L SS
Vòng giữ : Soft lron, 304SS và 316SS
Đinh tán : 304SS và 316SS
Tay cầm tab : 304SS và 316SS
Để được báo giá nhanh nhất về đồng hồ áp suất Wise, đồng hồ đo nhiệt độ Wise, Quý khách vui lòng liên hệ: Công ty TNHH thiết bị HT Việt Nam - Ms Thùy - 0912369126
