Tấm lỗ hạn chế Wise F400
Các tấm lỗ hạn chế được sử dụng rộng rãi cho nhiều ứng dụng trong ngành. Mặc dù thiết kế rất giống với tấm lỗ, nhưng chức năng thì khác. Biển hạn chế được sử dụng phù hợp với một số mục đích khác nhau bao gồm:
● Giảm áp lực dòng
● Kiểm soát tốc độ dòng chảy bằng cách hạn chế dòng chảy, bất kể điều kiện hạ nguồn
Cân nhắc về thiết kế
● Ngăn chặn dòng chảy quan trọng
● Loại bỏ lỗ hổng
● Giảm mức độ tiếng ồn
Chúng tôi cung cấp một số thiết kế hạn chế khác nhau để phù hợp với nhu cầu của ứng dụng của bạn
● Loại bỏ lỗ hổng
● Giảm mức độ tiếng ồn
Chúng tôi cung cấp một số thiết kế hạn chế khác nhau để phù hợp với nhu cầu của ứng dụng của bạn

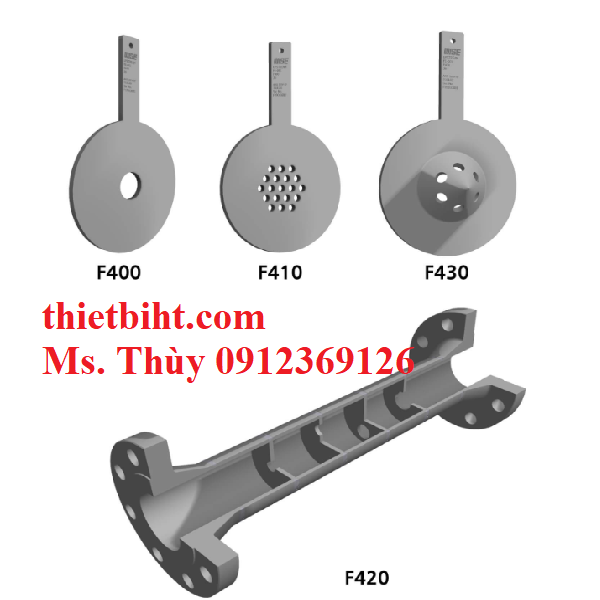

F400
F410
F420
F430
1. Cấu hình tấm lỗ hạn chế Wise
● Biển báo hạn chế (Ứng dụng tiêu chuẩn)
● Tấm hạn chế nhiều lỗ (Dùng để giảm tiếng ồn)
● Các đơn vị hạn chế nhiều giai đoạn (Mặt bích / Hàn mông)
● Lỗ hạn chế hình nón (Loại bỏ thiệt hại do xâm thực)
2. Lợi ích
● Tấm hạn chế nhiều lỗ (Dùng để giảm tiếng ồn)
● Các đơn vị hạn chế nhiều giai đoạn (Mặt bích / Hàn mông)
● Lỗ hạn chế hình nón (Loại bỏ thiệt hại do xâm thực)
2. Lợi ích
● Công nghệ thiết kế đã được kiểm chứng
● Sản phẩm được thiết kế theo tiêu chuẩn R.W.Miller - Flow engineering handbook
● Các thiết kế có sẵn để đáp ứng các hạn chế về địa điểm và hạn chế tiếng ồn
● Ngăn chặn các vấn đề nghiêm trọng về dòng chảy hoặc xâm thực
3. Ứng dụng tấm lỗ hạn chế Wise
● Sản phẩm được thiết kế theo tiêu chuẩn R.W.Miller - Flow engineering handbook
● Các thiết kế có sẵn để đáp ứng các hạn chế về địa điểm và hạn chế tiếng ồn
● Ngăn chặn các vấn đề nghiêm trọng về dòng chảy hoặc xâm thực
3. Ứng dụng tấm lỗ hạn chế Wise
● Khí và chất lỏng hydrocarbon
● Giảm áp suất có kiểm soát
● Dịch vụ xả đáy
● Bình chịu áp lực
● Giảm tiếng ồn
4. Các thông số chính
● Giảm áp suất có kiểm soát
● Dịch vụ xả đáy
● Bình chịu áp lực
● Giảm tiếng ồn
4. Các thông số chính
● Công nghệ đã được chứng minh
● Ngăn chặn các vấn đề nghiêm trọng về dòng chảy hoặc xâm thực
● Giảm giới hạn địa điểm và mức độ tiếng ồn
5. Tiêu chuẩn tấm lỗ hạn chế Wise
● Ngăn chặn các vấn đề nghiêm trọng về dòng chảy hoặc xâm thực
● Giảm giới hạn địa điểm và mức độ tiếng ồn
5. Tiêu chuẩn tấm lỗ hạn chế Wise
● R.W.Miller
● ASME B31.3
● Thiết kế theo tiêu chuẩn ISA
6. Sự chỉ rõ
● ASME B31.3
● Thiết kế theo tiêu chuẩn ISA
6. Sự chỉ rõ
Kích thước dây chuyền DN15 đến DN1,800
½" ~ 72"
7. Kiểu dáng Tấm hạn chế
Biển hạn chế toàn mặt
nhà cung cấp dịch vụ hạn chế
Tấm hạn chế nhiều lỗ
Đơn vị hạn chế nhiều giai đoạn
tấm hình nón
Số Reynolds Phạm vi không giới hạn
8. Tấm và vật liệu mang tấm lỗ hạn chế Wise
½" ~ 72"
7. Kiểu dáng Tấm hạn chế
Biển hạn chế toàn mặt
nhà cung cấp dịch vụ hạn chế
Tấm hạn chế nhiều lỗ
Đơn vị hạn chế nhiều giai đoạn
tấm hình nón
Số Reynolds Phạm vi không giới hạn
8. Tấm và vật liệu mang tấm lỗ hạn chế Wise
Thép không gỉ
hợp kim 400
Inconel 625
Inconel 825
Hastelloy-C 276
titan
9. Phương pháp cài đặt
hợp kim 400
Inconel 625
Inconel 825
Hastelloy-C 276
titan
9. Phương pháp cài đặt
Mặt bích (API / ASME)
Hàn trực tiếp vào đường ống
Các đơn vị nhiều giai đoạn được cung cấp mặt bích hoặc hàn đối đầu
Hàn trực tiếp vào đường ống
Các đơn vị nhiều giai đoạn được cung cấp mặt bích hoặc hàn đối đầu
Để được báo giá nhanh nhất Quý khách vui lòng liên hệ: Công ty TNHH thiết bị HT Việt Nam - Ms Thùy - 0912369126
