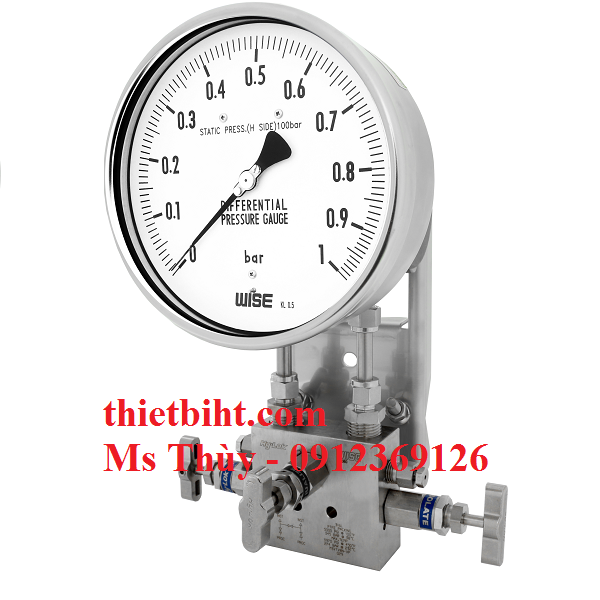

Đồng hồ chênh áp Wise P670 (P671, P672, P673)
Dòng đồng hồ đo chênh áp P670 được thiết kế để đo chênh lệch áp suất từ 4 kPa đến 2.0 MPa ở áp suất tĩnh 4 và 10 MPa. Một bộ hai ống thổi bằng thép không gỉ được gắn trên một bộ cân bằng lực cho phép đọc trực tiếp áp suất chênh lệch thực tế.
Thông số kỹ thuật đồng hồ chênh áp Wise P670:
Đường kính danh nghĩa 100 và 160 mm
Độ chính xác ± 1,0% của thang đo đầy đủ, ± 1,6% của quy mô đầy đủ
Dải thang đo (MPa, kPa, bar)
0 ~ 4 kPa, 6 kPa, 10 kPa (kiểu máy P671)
0 ~ 25 kPa đến 0 ~ 0,25 MPa (kiểu máy P672)
0 ~ 0,4 MPa đến 0 ~ 2,0 MPa (kiểu máy P673)
Áp suất tĩnh
P671: Max. 4 MPa
P672 và P673: Max. 10 MPa
Ren kết nối
¼ "NPT (F)
½ "NPT (F) ở van ống góp 3 chiều và 5 chiều
Nhiệt độ làm việc
Môi trường xung quanh: -20 ~ 65 ° C
Chất lỏng: Max. 100 ° C
Mức độ bảo vệ EN60529 / IEC529 / IP67
Hiệu ứng nhiệt độ Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn (20 ℃) sẽ bị ảnh hưởng khoảng ± 0,5% trên 10 ℃ toàn thang đo
Vật liệu đồng hồ chênh áp Wise P670:
Kết nối áp suất :Thép không gỉ (316L SS), Monel và Hastelloy-C
Vật liệu bộ phận truyền áp: Thép không gỉ (316L SS), Monel và Hastelloy-C
Vỏ và vỏ thép không gỉ (304SS)
Kính quan sát kính an toàn
Số trên mặt đồng hồ áp bằng nhôm trắng với vạch chia màu đen
Làm đầy chất lỏng cho dầu Silicone tế bào vi sai
Kim đồng hồ bằng Hợp kim nhôm sơn đen (Không điều chỉnh)
Phụ kiện tiêu chuẩn Giá đỡ cho ống 2" lắp bằng thép hoàn thiện màu xám bạc
Phần Option thêm:
■ Phớt từ xa - Không khả dụng với dải áp suất chênh lệch nhỏ hơn 40 kPa
■ Giá đỡ với 316SS cho ống 2 "
■ Van ống góp 3 chiều và 5 chiều
■ Van 3 chiều và 5 ngả (Monel)
■ Độ chính xác ± 0,5% của thang đo đầy đủ
Nguyên tắc hoạt động đồng hồ chênh áp Wise P670:
1) Nếu áp suất đến trong bộ phận chuyển đổi áp suất của phía áp suất cao và áp suất chuyển đổi một phần của phía áp suất thấp, ống thổi ① sẽ co lại do chênh lệch áp suất giữa hai điểm. Sau đó, ②ROD được kết nối với ống thổi sẽ di chuyển theo hướng phải và trái. Và ③SHAFT và ④POST, được kết nối với phần chỉ thị của vi sai
đồng hồ đo áp suất, quay theo khoảng cách di chuyển này và cho biết áp suất chênh lệch.
2) Trong trường hợp ống thổi, phía áp suất cao và phía áp suất thấp được thực hiện để tách biệt. Và một khoảng cách di chuyển đồng đều được tạo ra bằng cách kết hợp với lò xo theo đến phạm vi chênh lệch áp suất.
Sử dụng đồng hồ chênh áp Wise P670 đúng cách:
1) Để ngăn ngừa hư hỏng bộ đo vi sai, hãy vận hành bộ đo vi sai dọc theo với ống góp 3 chiều mọi lúc và kiểm tra cả mặt cao và mặt thấp trước khi được cài đặt trên ống góp.
2) Đồng hồ đo chênh lệch nên được lắp đặt ở vị trí cao hơn bộ khuếch tán áp suất trong quá trình đo chênh lệch áp suất khí và thấp hơn nó trong quá trình chênh lệch chất lỏng đo áp suất.
3) Kết nối bộ khuếch tán áp suất của ống đo theo cách để đặt ngược dòng vào áp cao và hạ lưu về áp thấp. Trong quá trình kiểm tra mực nước, đặt phần dưới về phía cao và phần trên ở phía thấp để điều áp bể nhưng nối phần dưới với phía cao và mở phía thấp với khí quyển cho bể hở cho khí quyển.
4) Trong trường hợp có chất lỏng ăn mòn, bạn phải chọn màng ngăn chống ăn mòn hoặc màng ngăn bên.
5) Trong trường hợp bạn chọn một màng ngăn bên và mặt cao và mặt thấp của nó không được lắp đặt tại cùng điểm, hãy đảm bảo tiến hành điều chỉnh điểm 0 sau khi lắp đặt đồng hồ đo vi sai. (Điểm 0 được điều chỉnh bằng cách vặn vít điều chỉnh 0 bên trong hộp sau tháo nắp dầu trên đỉnh của hộp đo chênh lệch áp suất. )
6) Trong trường hợp hoạt động trong chất lỏng nóng, sử dụng một nồi làm kín để giữ cho đồng hồ đo vi sai đi vào
chất lỏng dưới nhiệt độ cài đặt
Vận hành đồng hồ chênh áp Wise P670:
1) Hoạt động của van ba chiều
① Van cân bằng
② Van áp suất thấp (Van LP)
③ Van áp suất cao (Van HP)
(1) Để thiết lập ban đầu, tất cả các van phải được đóng lại
(2) Sau khi cài đặt hoàn tất, trước tiên hãy nhả van Cân bằng, sau đó lắp lại van HP tại vị trí này điểm kiểm tra xem con trỏ có trỏ về "0" hay không, nếu có lỗi thì phải thực hiện điều chỉnh bằng không.
(3) Trước khi vận hành các van khác, hãy đảm bảo rằng tất cả không khí thoát ra khỏi đồng hồ đo DP bằng cách mở lỗ thông hơi ở trên cùng của hộp. không khí còn sót lại có thể gây ra lỗi đo DP.
(4) Sau đó, mở van LP. sau khi mở van LP, đóng van cân bằng. Sau đó, hãy đảm bảo rằng nó đang chỉ ra giá trị chính xác, bây giờ, nó đã sẵn sàng để sử dụng.
2) Trong trường hợp máy đo DP bị trục trặc, hãy nhả van Bộ chỉnh âm, Sau đó đóng van LP. bây giờ, đóng van HP, sau đó đóng van cân bằng. Giải phóng tất cả không khí bên trong máy đo DP bằng cách mở lỗ thông hơi.
Bây giờ hãy đưa đồng hồ đo DP vào sản xuất để phục vụ sửa chữa.
