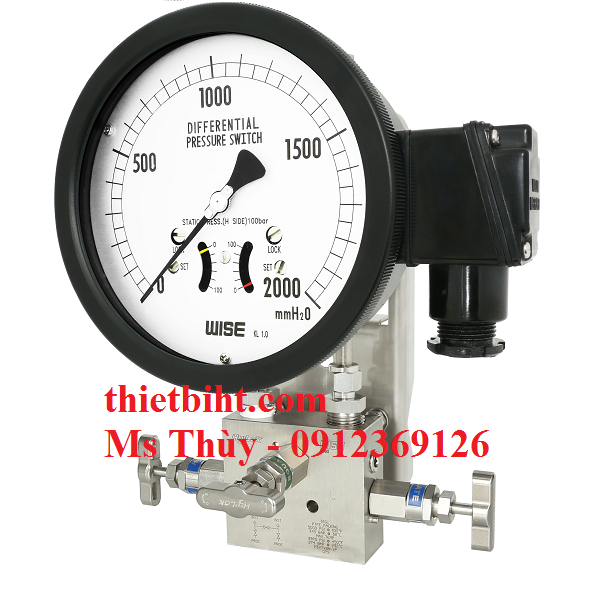

Đồng hồ chênh áp có tiếp điểm Wise P640 (P641, P642)
Sản phẩm liên quan
Đồng hồ chênh áp có tiếp điểm Wise P640 (P641, P642) là dạng công tắc chênh lệch áp suất loại chỉ thị với phần tử ống thổi P640 series (P641, P642)
Dòng P640 được thiết kế để đo chênh lệch áp suất từ 25 kPa đến 2.0 MPa ở áp suất tĩnh 10 MPa và có tiếp xúc điện. Một bộ hai ống thổi bằng thép không gỉ được gắn trên một bộ cân bằng lực cho phép đọc trực tiếp áp suất chênh lệch thực tế.
Thông số kỹ thuật đồng hồ chênh áp Wise P640:
Đường kính danh nghĩa : 150 mm
Độ chính xác
± 1,0% của thang đo đầy đủ, ± 1,5% toàn thang đo
Dải thang đo (MPa, kPa, bar, mbar)
0 ~ 25 kPa đến 0 ~ 0,25 MPa (kiểu máy P641)
0 ~ 0,4 MPa đến 0 ~ 2,0 MPa (kiểu P642)
Áp suất tĩnh Max. 10 MPa
Nhiệt độ làm việc:
Môi trường xung quanh: -20 ~ 65 ° C
Chất lỏng: Max. 100 ° C
Mức độ bảo vệ: EN60529 / IEC529 / IP55
Hiệu ứng nhiệt độ: Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn (20 ℃) sẽ bị ảnh hưởng khoảng ± 0,5% trên 10 ℃ toàn thang đo
Vật liệu đồng hồ chênh áp P640:
| Vật liệu ren kết nối | Stainless steel (316L SS), Monel and Hastelloy-C |
| Vật liệu bộ phận truyền áp | Bellows Stainless steel (316L SS), Monel and Hastelloy-C |
| Vật liệu vỏ đồng hồ áp | ALDC12.1, Black painted Screwed type |
| Vật liệu kính quan sát | Safety glass |
| Vật liệu mặt đồng hồ | White aluminium with black graduations |
| Filling liquid for differential cell | Silicone oil |
| Kim đồng hồ áp | Black painted aluminium alloy (Zero adjustable) |
| Điện áp tiếp điểm | Contact rating : AC 250 V 3 A / 125 V 5 A DC 250 V 0.2 A / 125 V 0.4 A / 30 V 4 A Dielectric strength : AC 500 V / MIN Type : Micro contact, One and two SPDT |
| Vật liệu ren conduit | ¾" PF(F) |
| Vật liệu ren kết nối | ¼" NPT(F) ½" NPT(F) at 3-way and 5-way manifold valve |
| Phụ kiện tiêu chuẩn | Mounting bracket for 2" pipe mounting with silver gray finished steel |
| Option | ■ Remote seal - Not available with less than 40 kPa of differential pressure range ■ Mounting bracket with 316SS for 2" pipe ■ 3-way manifold valve (316SS, Monel) ■ 5-way manifold valve (316SS, Monel) |
Bản vẽ kỹ thuật đồng hồ chênh áp có tiếp điểm Wise P640:
