Cảm biến áp suất SMBN loại màn hình hiển thị nhỏ
Sản phẩm liên quan

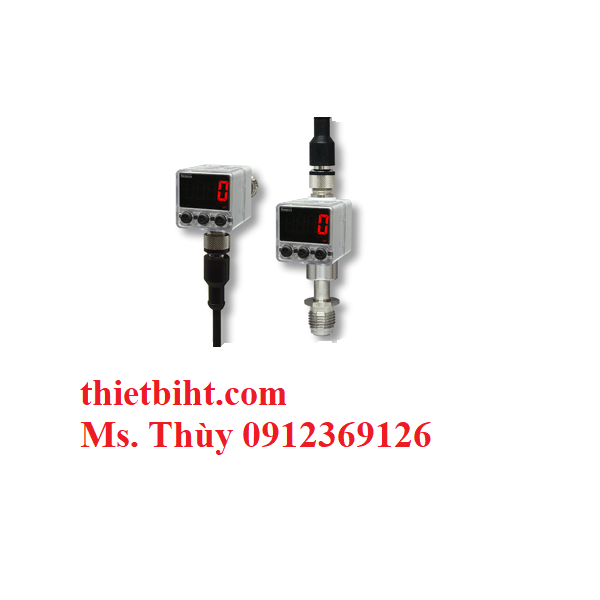

Cảm biến áp suất SMBN loại màn hình hiển thị nhỏ (30X30mm)
Dải áp suất -15~100...3000psi
Độ chính xác ± 0,25%FS
Đầu ra 4~20mA (2 dây)
Vật liệu bộ phận bị ướt của mẫu SMBN là Hastelloy C22 và STS316L, bề mặt bộ phận bị ướt được xử lý EP, khiến nó trở thành đồng hồ đo áp suất phù hợp với hệ thống khí UHP (độ tinh khiết cực cao). Màn hình LED và đầu ra 2 dây 4 ~ 20mA cho phép truyền tín hiệu đường dài và xác nhận giá trị áp suất tại chỗ. Dễ dàng cài đặt nhờ đầu nối M12. Điểm 0, tốc độ phản hồi, chuyển đổi đơn vị và tỷ lệ có thể được điều chỉnh bằng cách sử dụng các nút ở mặt trước.
Độ chính xác ± 0,25%FS
Đầu ra 4~20mA (2 dây)
Vật liệu bộ phận bị ướt của mẫu SMBN là Hastelloy C22 và STS316L, bề mặt bộ phận bị ướt được xử lý EP, khiến nó trở thành đồng hồ đo áp suất phù hợp với hệ thống khí UHP (độ tinh khiết cực cao). Màn hình LED và đầu ra 2 dây 4 ~ 20mA cho phép truyền tín hiệu đường dài và xác nhận giá trị áp suất tại chỗ. Dễ dàng cài đặt nhờ đầu nối M12. Điểm 0, tốc độ phản hồi, chuyển đổi đơn vị và tỷ lệ có thể được điều chỉnh bằng cách sử dụng các nút ở mặt trước.
1. Cấu tạo của cảm biến áp suất SMBN loại màn hình hiển thị nhỏ
* Chức năng của đầu nối M12 trong cảm biến áp suất SMBN:
▶ Điều chỉnh điểm 0
▶ Chức năng kiểm soát tốc độ phản hồi
▶ Chức năng chuyển đổi đơn vị
▶ Điều chỉnh tỷ lệ đầu ra analog
▶Chức năng khóa
2. Đặc trưng của cảm biến áp suất SMBN:
- Chứng nhận CE
- Kích thước nhỏ 30mm×30mm
- Màn hình LED 9999 chữ số
- Đầu ra analog 4~20mA (2 dây)
- Đầu nối M12
- Phần tiếp xúc lỏng: Hastelloy C22, STS316L
3. Áp dụng của cảm biến áp suất SMNB đối với những loại sau:
- Giám sát áp suất ở khu vực nguy hiểm
- Bảng khí
- Thiết bị cung cấp khí đặc biệt và số lượng lớn
- Thiết bị bán dẫn
4. Đặc điểm của cảm biến áp suất SMBN
- Phạm vi áp suất: -15~100, 150, 250, 500, 3000psi (Đồng hồ đo)
- Độ chính xác: ±0,25%FS(RSS)1)
- Đặc tính nhiệt độ:
- Kích thước nhỏ 30mm×30mm
- Màn hình LED 9999 chữ số
- Đầu ra analog 4~20mA (2 dây)
- Đầu nối M12
- Phần tiếp xúc lỏng: Hastelloy C22, STS316L
3. Áp dụng của cảm biến áp suất SMNB đối với những loại sau:
- Giám sát áp suất ở khu vực nguy hiểm
- Bảng khí
- Thiết bị cung cấp khí đặc biệt và số lượng lớn
- Thiết bị bán dẫn
4. Đặc điểm của cảm biến áp suất SMBN
- Phạm vi áp suất: -15~100, 150, 250, 500, 3000psi (Đồng hồ đo)
- Độ chính xác: ±0,25%FS(RSS)1)
- Đặc tính nhiệt độ:
Điểm không: 0,01%FS/oC,
Khoảng cách: 0,015%FS/oC
- Phạm vi bù nhiệt độ: -20 ~ 80oC
- Màn hình LED (Đỏ): ±9999 chữ số
- Nguồn điện: 12~30VDC, 24mA, 1W
- Đầu ra: 4~20mA (2Dây)
- Tốc độ phản hồi: 20, 100, 500, 1000, 2000ms
- Loại đầu nối đầu ra: M12
- Áp suất cho phép tối đa: 150% FS
- Vật liệu ướt
- Phạm vi bù nhiệt độ: -20 ~ 80oC
- Màn hình LED (Đỏ): ±9999 chữ số
- Nguồn điện: 12~30VDC, 24mA, 1W
- Đầu ra: 4~20mA (2Dây)
- Tốc độ phản hồi: 20, 100, 500, 1000, 2000ms
- Loại đầu nối đầu ra: M12
- Áp suất cho phép tối đa: 150% FS
- Vật liệu ướt
+ Màng ngăn: Hastelloy C-22, Phụ kiện: STS316L
+ Độ nhám bề mặt ướt EP (Đánh bóng điện phân) Ra điển hình ≤ 0,13 μm (RA 5) trên SEMI F19
- Tốc độ rò rỉ: <1x10-9mbar l/giây (atm STD cc/giây) trên SEMI F1
- Kết nối đường ống:
+ Độ nhám bề mặt ướt EP (Đánh bóng điện phân) Ra điển hình ≤ 0,13 μm (RA 5) trên SEMI F19
- Tốc độ rò rỉ: <1x10-9mbar l/giây (atm STD cc/giây) trên SEMI F1
- Kết nối đường ống:
Sigle End: Cố định, Xoay, Ống hàn / Dòng chảy qua: Cố định, Ống hàn
- Vít áp suất: 9/16-18UNF VCR, v.v.
- Vít áp suất: 9/16-18UNF VCR, v.v.
Để tìm hiểu thêm về sản phẩm cảm biến áp suất SMBN Sensys loại màn hình hiển thị nhỏ quý khách vui lòng liên hệ:
Ms Thùy - 0912369126 - thietbiht.com
Công ty TNHH Thiết bị HT Việt Nam
Nhập khẩu trực tiếp đồng hồ đo áp suất, đồng hồ đo nhiệt độ, cảm biến Wise, Sensys Hàn Quốc,...
