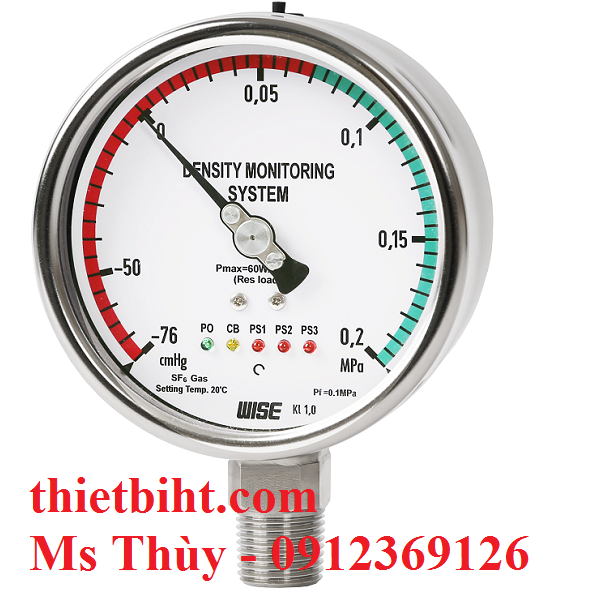

Đồng hồ áp suất Wise P580 (đồng hồ áp suất đo khí SF6)

ĐỒNG HỒ ÁP SUẤT WISE P580 (ĐO KIỂM SOÁT ÁP SUẤT KHÍ SF6, MẬT ĐỘ KHÍ SF6)

Đồng hồ áp suất Wise P580 là dòng đồng hồ áp suất được thiết kể để đo mật độ khí SF6 (đối với thiết bị đóng cắt) . Đồng hồ áp suất P580 được trang bị tiếp điểm rơ le để cảm nhận và đo mức tăng áp suất tức thời. Điểm khác biệt của dòng đồng hồ P580 so với các đồng hồ áp suất wise khác là được thiết kế thêm đèn cảnh báo LED.

Thông số kĩ thuật đồng hồ áp suất wise P580

Đường kính mặt đồng hồ: 100mm và 160 mm

Dải đo: -0.1 ~ 0.1 MPa to -0.1 ~ 1.2 Mpa

Nhiệt độ làm việc:

Nhiệt độ môi trường : -20 ~ 65 °C (Gas phase)

Nhiệt độ khí : -50 ~ 60 °C

Vật liệu đồng hồ P580 : Được làm toàn bộ bằng inox

Cấp chính xác của đồng hồ áp P580:

• ± 1,0% ở nhiệt độ môi trường +20 ° C (Indicator)
• ± 2,5% ở nhiệt độ môi trường -20 ° C / +60 ° C (Indicator)
• ± 0,25% ở nhiệt độ môi trường 0 ° C ~ +50 ° C (Current output)

Chân kết nối ren: G½"

Nguồn điện cung cấp: 12 ~ 36 V DC , Max. 60 mA@DC 24 V

Tín hiệu đầu ra:  Tín hiệu dòng 4 ~ 20 mA kèm một rơle báo động tăng áp tức thời, ba rơle báo động giới hạn áp suất

TẠI SAO PHẢI KIỂM SOÁT ÁP SUẤT, MẬT ĐỘ KHÍ SF6.

Những máy cắt trung và cao thế thường có 2 phần:
– Phần đóng cắt.
– Phần dập hồ quang.
Máy cắt SF6 dùng khí SF6 làm môi chất dập hồ quang. Còn cơ cấu đóng cắt là hệ thống thanh dẫn, tiếp điểm, lò xo và động cơ điện.

– Khí SF6 được nén và dự trữ trong một bình chứa áp lực cao. Khi thực hiện ngắt mạch, khí SF6 nén cao áp được phân tán thông qua các vòng cung trong máy cắt. khi thực hiện xong dập hồ quang SF6 được thu hồi chứa trong thiết bị áp lực thấp. Sau đó được nén trở lại bình chứa áp lực cao để tái sử dụng.

Trong máy cắt SF6, dòng điện tiếp tục được duy trì sau khi tiếp điểm tách ra. Sự duy trì này thông qua trạng thái plasma của hồ quang bị ion hóa trong khí SF6. Cho đến khi tiếp điểm bị hồ quang đốt cháy. Hồ quang sẽ phải chịu một dòng khí liên tục hấp thụ nhiệt từ nó. Hồ quang được dập tắt khi dòng điện về không. Dòng khí tiếp tục khử ion cho tiếp điểm. Và thiết lập một môi trường cách điện cần thiết để ngăn chặn sự đánh lửa trở lại.

Hướng của dòng khí (song song hoặc cắt ngang qua hồ quang) có ảnh hưởng đến hiệu quả của quá trình dập hồ quang. Một dòng khí dọc theo trục tạo ra một sự nhiễu loạn gây ra sự xáo trộn mạnh mẽ và liên tục giữa khí và plasma trong khi dòng điện tiến đến gần bằng không. Dòng khí làm mát cắt ngang hồ quang thường đạt được trong thực tế bằng cách thực hiện dẫn hồ quang di chuyển trong khí tĩnh. Tuy nhiên, quá trình này dẫn đến sự mất ổn định hồ quang. Do đó dẫn theo sự biến động lớn về khả năng ngắt của máy cắt.
