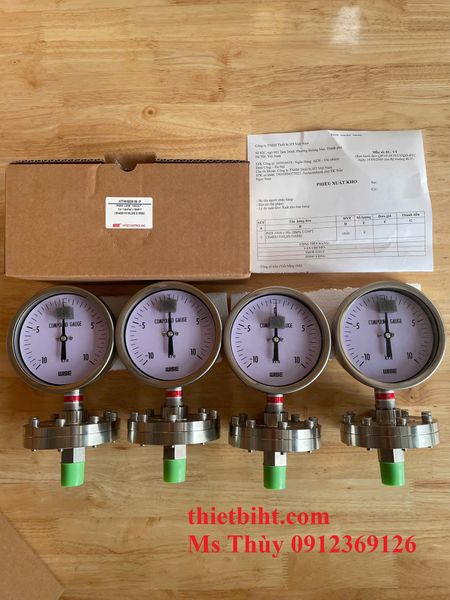

Đồng hồ áp suất thấp dạng màng P428, P429.
Đồng hồ áp suất wise P428 và P429 : Đồng hồ áp suất thấp dạng màng được thiết kế bao gồm màng chắn để bảo vệ thiết bị và được thiết kế để cách ly đồng hồ đo áp suất khỏi môi chất ăn mòn, có độ nhớt cao, dễ kết tinh.
Đồng hồ áp suất thấp dạng màng Wise P428, P429:
Đường kính mặt đồng hồ: 100 and 150 mm
Dải đo áp suất (kPa, mbar)
-1 ~ 0 to -35 ~ 0 kPa
0.5 to ±15 kPa
0 ~1 to 0 ~ 35 kPa
Cấp chính xác đồng hồ áp:
±1.5 % of full scale
Nhiệt độ hoạt động : -20 ~ 65 °C
Môi chất : Max. 100 °C
Thông số kỹ thuật đồng hồ áp suất thấp P428, P429 dạng màng.
Đường kính mặt đồng hồ áp suất | 100 and 150 mm |
Cấp chính xác | ±1.5 % of full scale |
Dải đo (kPa, mbar) | -1 ~ 0 to -35 ~ 0 kPa |
Dải nhiệt độ làm việc | Ambient : -20 ~ 65 °C |
Ảnh hưởng của nhiệt độ đến độ chính xác của đồng hồ áp suất P428, P429 | Accuracy at temperature above and below the reference temperature (20 ℃) will be effected by approximately |
Kiểu kết nối đồng hồ áp suất dạng màng | Model P428 : PT and NPT, others feasible |
Upper flange (Gauge side) | Stainless steel (304SS, 316SS) |
Under flange (Process side) | Stainless Steel (304SS, 304L SS, 316SS, 316L SS) |
Vật liệu màng | 316L SS |
Certificates | ATEX Ex II GD c IIc TX |
Lựa chọn khác cho đồng hồ áp suất thấp dạng màng P428, P429 | Diaphragm : PTFE lining |
Lắp đặt đồng hồ áp suất Wise dạng màng P428, P429:
1) Chọn và lắp đặt một vị trí ít ẩm ướt, rung động, bụi và khí ăn mòn.
2) Tránh những nơi vượt quá nhiệt độ môi trường được chỉ định.
3) Hãy chuẩn bị để ngăn chặn sét hoặc hơi nước.
4) Tránh những nơi có ánh nắng trực tiếp.
5) Khi lắp đặt trên bảng điều khiển hoặc tường sử dụng rãnh lắp, hãy sử dụng đai ốc M5. Khi sử dụng giá đỡ, hãy lắp chắc chắn.
6) Sử dụng ống mềm cho đường ống dẫn áp suất để đồng hồ áp suất không bị ảnh hưởng.
7) Khi kết nối với đường ống, không giữ hộp sản phẩm và không xoay nó. Vui lòng sử dụng cờ lê.
8) Vì áp kế được điều chỉnh ở trạng thái thẳng đứng nên nó phải được lắp đặt theo phương thẳng đứng để đạt được điểm không.
9) Khi lắp đồng hồ áp suất lần đầu tiên, hãy lắp van để dễ dàng lấy nó ra.
