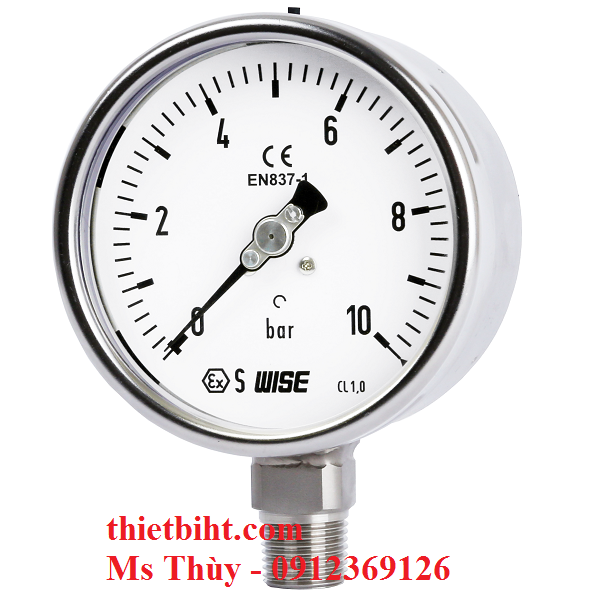

Đồng hồ áp suất Wise P221, P222, P228, P252, P253, P254, P258, P259
Xuất xứ: Wise Hàn Quốc
I. Những lưu ý khi sử dụng đồng hồ áp suất Wise
1. Không sử dụng quá dải áp suất đã cho
2. Không sử dụng sản phẩm với chất lỏng ăn mòn. Chất lỏng ăn mòn có thể gây vỡ các phần tử đo và có thể dẫn đến thương tích cho người sử dụng hoặc ảnh hưởng đến hệ thống.
3. Tránh để sản phẩm bị đè nặng, rung và sốc. Nó có thể gây vỡ hoặc hư hỏng sản phẩm và chất lỏng bị rò rỉ có thể gây thương tích cho người sử dụng và phá hủy môi trường xung quanh.
4. Sử dụng sản phẩm trong phạm vi nhiệt độ đã cho.
5. Khi tháo sản phẩm ra khỏi dây chuyền vận hành, hãy đảm bảo đóng van trước khi tháo.
Điều này sẽ ngăn chất lỏng hoặc các chất khác tiết ra tránh phá hủy môi trường xung quanh.
6. Sử dụng đồng hồ đo áp suất 'Không sử dụng dầu' cho môi trường có hydrocacbon hoặc oxy. Đồng hồ đo áp suất thông thường có dầu còn sót lại bên trong có thể dẫn đến nổ khi nó bị trộn với oxy hoặc Hydrocarbon.
7. Khi cài đặt sản phẩm, vui lòng làm theo hướng dẫn sử dụng để biết cách cài đặt.
8. Không cắt nắp dầu khi lắp đặt sản phẩm bên ngoài vì nước mưa có thể xâm nhập vào thiết bị và gây đọng sương.
* Để kiểm tra áp suất, vui lòng tháo nắp dầu để xả áp suất bên trong.
Để sử dụng sản phẩm một cách chính xác và an toàn, vui lòng đọc kỹ hướng dẫn sử dụng này trước khi vận hành.
Việc sử dụng sai sản phẩm có thể gây ra thiệt hại và thương tích nghiêm trọng cho người dùng.
2. Không sử dụng sản phẩm với chất lỏng ăn mòn. Chất lỏng ăn mòn có thể gây vỡ các phần tử đo và có thể dẫn đến thương tích cho người sử dụng hoặc ảnh hưởng đến hệ thống.
3. Tránh để sản phẩm bị đè nặng, rung và sốc. Nó có thể gây vỡ hoặc hư hỏng sản phẩm và chất lỏng bị rò rỉ có thể gây thương tích cho người sử dụng và phá hủy môi trường xung quanh.
4. Sử dụng sản phẩm trong phạm vi nhiệt độ đã cho.
5. Khi tháo sản phẩm ra khỏi dây chuyền vận hành, hãy đảm bảo đóng van trước khi tháo.
Điều này sẽ ngăn chất lỏng hoặc các chất khác tiết ra tránh phá hủy môi trường xung quanh.
6. Sử dụng đồng hồ đo áp suất 'Không sử dụng dầu' cho môi trường có hydrocacbon hoặc oxy. Đồng hồ đo áp suất thông thường có dầu còn sót lại bên trong có thể dẫn đến nổ khi nó bị trộn với oxy hoặc Hydrocarbon.
7. Khi cài đặt sản phẩm, vui lòng làm theo hướng dẫn sử dụng để biết cách cài đặt.
8. Không cắt nắp dầu khi lắp đặt sản phẩm bên ngoài vì nước mưa có thể xâm nhập vào thiết bị và gây đọng sương.
* Để kiểm tra áp suất, vui lòng tháo nắp dầu để xả áp suất bên trong.
Để sử dụng sản phẩm một cách chính xác và an toàn, vui lòng đọc kỹ hướng dẫn sử dụng này trước khi vận hành.
Việc sử dụng sai sản phẩm có thể gây ra thiệt hại và thương tích nghiêm trọng cho người dùng.
II. Thông số kỹ thuật đồng hồ áp suất Wise
Đường kính mặt: 63, 80, 100, 160 mm
Cấp chính xác: 63, 80 mm ±1.6 % of Full Scale
Dải đo áp suất: 63, 80 mm - 0~1000 bar
100, 160 mm - 0~2000 bar
Áp suất làm việc: Ổn định 75 % toàn dải đo
Bảo vệ quá áp - 130 % of Full Scale
Vật liệu truyền áp: 316SS or Monel
Ren kết nối: 63 mm - ⅛", ¼" PT, NPT and PF
80 mm - ¼", ⅜" PT, NPT and PF
100 and 160 mm - ¼", ⅜", ½" PT, NPT and PF
Nhiệt độ làm việc: Nhiệt độ môi trường: -40~65 °C
Môi chất: Max. 200 °C
Cấp bảo vệ: IP65 and IP67
Đường kính mặt: 63, 80, 100, 160 mm
Cấp chính xác: 63, 80 mm ±1.6 % of Full Scale
Dải đo áp suất: 63, 80 mm - 0~1000 bar
100, 160 mm - 0~2000 bar
Áp suất làm việc: Ổn định 75 % toàn dải đo
Bảo vệ quá áp - 130 % of Full Scale
Vật liệu truyền áp: 316SS or Monel
Ren kết nối: 63 mm - ⅛", ¼" PT, NPT and PF
80 mm - ¼", ⅜" PT, NPT and PF
100 and 160 mm - ¼", ⅜", ½" PT, NPT and PF
Nhiệt độ làm việc: Nhiệt độ môi trường: -40~65 °C
Môi chất: Max. 200 °C
Cấp bảo vệ: IP65 and IP67
III. Cấu tạo và bộ phần đồng hồ áp Wise
Khi áp lực được đặt vào ống Bourdon, nó sẽ kéo dài theo phương thẳng đứng. Chuyển động thẳng đứng này của ống Bourdon được chuyển đến bộ phận chuyển động, và bộ phận chuyển động thay đổi chuyển động thẳng đứng này thành chuyển động quay vòng. Chuyển động bao gồm đòn bẩy và bánh răng, và vai trò chính của nó là chuyển đổi chuyển động thẳng đứng thành chuyển động quay. Nói chung, chuyển động thẳng đứng của Ống Bourdon nằm trong khoảng từ 3 ~ 4 mm, và nguyên tắc của nó là chỉ ra áp suất hiện đang được áp dụng bằng cách sử dụng
góc rẽ 270 °. Do đó, Ống Bourdon và chuyển động là quan trọng nhất, và các bộ phận này phải được lắp ráp tốt trong đồng hồ đo áp suất vì độ chính xác gia công chính xác.
góc rẽ 270 °. Do đó, Ống Bourdon và chuyển động là quan trọng nhất, và các bộ phận này phải được lắp ráp tốt trong đồng hồ đo áp suất vì độ chính xác gia công chính xác.
1. Nếu chất lỏng có chứa bất kỳ tác nhân ăn mòn nào, nó sẽ trực tiếp phân phối đến Ống Bourdon và có thể làm hỏng ống. Vì vậy, người dùng nên chọn đồng hồ áp suất dạng màng "Diaphram Seal Type". (Hình 1)
2. Nếu máy đo đang tiếp xúc với chất lỏng có nhiệt độ cao, thì cần có ống Syphon để có thể truyền nhiệt độ thích hợp đến máy đo. (Hình 2)
3. Thay đổi áp suất đột ngột (Áp suất quá mức / thấp hơn) có thể gây ra sự cố của thiết bị đo áp suất. Bộ giảm chấn hoặc bộ bảo vệ đồng hồ đo được khuyến nghị khi có áp suất xung (Hình 3, 4)
4. Cần thực hiện kiểm tra định kỳ 1 hoặc 2 lần một năm để kiểm tra tình trạng hoạt động của đồng hồ đo áp suất
5. Không cắt nắp dầu nếu máy đo đang được sử dụng ngoài trời vì nước có thể chảy vào máy đo khi trời mưa.
Nên xả áp suất bên trong thường xuyên. Tuy nhiên, yêu cầu phải cắt nắp dầu, sau đó chỉ cần cắt đầu nắp dầu như thể hiện trong (Hình 5).
2. Nếu máy đo đang tiếp xúc với chất lỏng có nhiệt độ cao, thì cần có ống Syphon để có thể truyền nhiệt độ thích hợp đến máy đo. (Hình 2)
3. Thay đổi áp suất đột ngột (Áp suất quá mức / thấp hơn) có thể gây ra sự cố của thiết bị đo áp suất. Bộ giảm chấn hoặc bộ bảo vệ đồng hồ đo được khuyến nghị khi có áp suất xung (Hình 3, 4)
4. Cần thực hiện kiểm tra định kỳ 1 hoặc 2 lần một năm để kiểm tra tình trạng hoạt động của đồng hồ đo áp suất
5. Không cắt nắp dầu nếu máy đo đang được sử dụng ngoài trời vì nước có thể chảy vào máy đo khi trời mưa.
Nên xả áp suất bên trong thường xuyên. Tuy nhiên, yêu cầu phải cắt nắp dầu, sau đó chỉ cần cắt đầu nắp dầu như thể hiện trong (Hình 5).
1. Tránh nơi có độ ẩm, độ rung, bụi và khí ăn mòn.
2. Tránh ở nơi có nhiệt độ cao hơn nhiệt độ môi trường được khuyến nghị được chỉ ra trong hướng dẫn sử dụng
3. Hãy chuẩn bị để bảo vệ máy đo khỏi bị sét đánh hoặc hơi nước.
4. Tránh các tia trực tiếp của mặt trời.
5. Khi lắp đặt đồng hồ áp suất trên tường bằng cách sử dụng vành đồng hồ đính kèm, nên sử dụng đai ốc M5
6. Khi lắp đặt đồng hồ đo trên đường ống điều áp, nên sử dụng ống mềm.
7. Khi lắp đặt đồng hồ đo áp suất trên đường ống, không được xoay đồng hồ đo bằng cách giữ hộp của nó. Người dùng phải sử dụng cờ lê thích hợp. (Hình 6)
7. Bởi vì một thiết bị đo áp suất sẽ được hiệu chuẩn ở một vị trí thẳng đứng, do vậy đồng hồ đo áp suất phải được lắp đặt theo chiều dọc. (Hình 7)
8. Khi lắp đặt đồng hồ đo áp suất lần đầu tiên, nên sử dụng van để có thể tháo hoặc điều khiển dễ dàng. (Hình 8)
2. Tránh ở nơi có nhiệt độ cao hơn nhiệt độ môi trường được khuyến nghị được chỉ ra trong hướng dẫn sử dụng
3. Hãy chuẩn bị để bảo vệ máy đo khỏi bị sét đánh hoặc hơi nước.
4. Tránh các tia trực tiếp của mặt trời.
5. Khi lắp đặt đồng hồ áp suất trên tường bằng cách sử dụng vành đồng hồ đính kèm, nên sử dụng đai ốc M5
6. Khi lắp đặt đồng hồ đo trên đường ống điều áp, nên sử dụng ống mềm.
7. Khi lắp đặt đồng hồ đo áp suất trên đường ống, không được xoay đồng hồ đo bằng cách giữ hộp của nó. Người dùng phải sử dụng cờ lê thích hợp. (Hình 6)
7. Bởi vì một thiết bị đo áp suất sẽ được hiệu chuẩn ở một vị trí thẳng đứng, do vậy đồng hồ đo áp suất phải được lắp đặt theo chiều dọc. (Hình 7)
8. Khi lắp đặt đồng hồ đo áp suất lần đầu tiên, nên sử dụng van để có thể tháo hoặc điều khiển dễ dàng. (Hình 8)
VII. Lắp đặt đồng hồ đo áp suất Wise đúng cách
1. Cần phải tìm hiểu những điều sau đây trước khi sử dụng thiết bị đo áp suất. (Hình 9)
- Độ rung tồn tại? Nếu có, hãy sử dụng Dampner
- Rung động tồn tại? Nếu có, hãy thêm dầu vào đồng hồ đo áp
- Nhiệt độ môi trường xung quanh có cao không? Nếu có, sau đó sử dụng đồng hồ đo áp suất dạng dây dẫn
2. Trước khi sử dụng đồng hồ đo áp suất, hãy đảm bảo rằng điểm 0 được điều chỉnh đúng cách.
3. Trên vít kết nối, sử dụng băng teflon hoặc miếng đệm để lắp máy đo một cách chắc chắn.
4. Khi cài đặt xong, từ từ mở van để biết kim chỉ thị chính xác áp suất hiện tại.
5. Khi kiểm tra áp suất hiện tại, hãy đảm bảo rằng đồng hồ đo được lắp trên cùng độ cao với tầm mắt của người quan sát (Hình 10)
