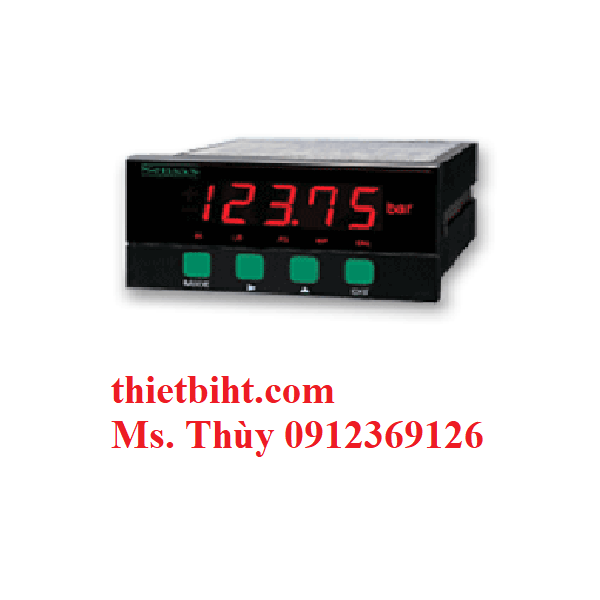

Màn hình hiển thị điều khiển Sensys SC1300 / SC2300
Sản phẩm liên quan
Chỉ báo SC1300 / SC2300 được thiết kế và sản xuất theo mô hình tiết kiệm chỉ với đầu ra rơle và phép đo chính xác (điểm tiếp xúc A trên và dưới) bằng cách sử dụng bộ vi xử lý. Có thể cài đặt hoặc thay đổi các chức năng như cài đặt giá trị giới hạn trên và dưới, cài đặt giá trị tỷ lệ đầy đủ, di chuyển dấu thập phân và hiệu chuẩn chỉ bằng một nút ấn và dữ liệu được đặt tại thời điểm này sẽ tự động được lưu trong trường hợp mất điện. Ngoài ra, đèn LED hiển thị trạng thái và đèn LED hiển thị thiết bị được tích hợp để hiển thị trạng thái hoạt động hiện tại, cài đặt dữ liệu và trạng thái sửa đổi, vì vậy công việc của người dùng rất dễ dàng. Có thể dễ dàng lựa chọn các tham số cho đầu vào/đầu ra bằng công tắc DIP để đáp ứng các đầu vào/đầu ra khác nhau. Đặc biệt, mặt trước được làm bằng acrylic nên có thể chống thấm dầu, nước và bụi mịn hoàn toàn, đồng thời chức năng hiển thị đơn vị được tích hợp sẵn mang đến vẻ ngoài tuyệt vời.
Chức năng của SC1300 / SC2300:
- Tín hiệu cảm biến áp dụng: 1~3mV/V (SC1300), tín hiệu điện áp/dòng điện (SC2300)
- Đèn LED hiển thị trạng thái hoạt động và cài đặt
- Phạm vi hiển thị: ±19999
- Màn hình một chạm tự động điều chỉnh về 0
- Ngõ ra rơle theo mức trên và mức dưới cài đặt giá trị giới hạn
- Chức năng lọc tần số: 10Hz, 100Hz, 1kHz, 4kHz (lựa chọn công tắc DIP)
- Vỏ nhôm 48mm×96mm
- Chức năng hiệu chỉnh đọc dòng điện
- Đèn LED hiển thị trạng thái hoạt động và cài đặt
- Phạm vi hiển thị: ±19999
- Màn hình một chạm tự động điều chỉnh về 0
- Ngõ ra rơle theo mức trên và mức dưới cài đặt giá trị giới hạn
- Chức năng lọc tần số: 10Hz, 100Hz, 1kHz, 4kHz (lựa chọn công tắc DIP)
- Vỏ nhôm 48mm×96mm
- Chức năng hiệu chỉnh đọc dòng điện
1. Các loại cảm biến:
Model | SC1300 | SC2300 |
|---|
Công suất cảm biến Dòng điện cung cấp cho cảm biến Đầu ra cảm biến áp dụng Trở kháng cảm biến | Tối đa 5VDC 120mA 1~3mV/V (điều chỉnh DIP S/W) 120 hoặc 350Ω | 24VDC (điều chỉnh 3~28VDC) Tối đa 100mA (24VDC) 0~5, 1~5V, 0~10VDC, 4~20mA (điều chỉnh DIP S/W) - |
|---|
Trở kháng đầu vào | 100 MΩ trở lên | Loại hiện tại 250Ω Loại điện áp Trên 100MΩ |
|---|---|---|
Đặc tính nhiệt độ bộ lọc tần số | 10, 100Hz, 1, 4kHz 0,02%FS/℃ | |
Tốc độ lấy mẫu A/D Độ phân giải A/D Phạm vi hiển thị ký tự tối đa Kích thước ký tự Phi tuyến tính Cài đặt dấu thập phân Loại hiển thị | 15 hoặc 30 hoặc 120 lần/giây 16bit ±19999 14mm(H)×8mm(W) ±0,02%FS Thiết lập tối đa 3 chữ số với công tắc phía trước Led 7 đoạn |
|---|
Rơle Đầu ra I/O dây nguồn Bảo toàn năng lượng Nhiệt độ Hoạt động nhiệt độ Cài đặt loại Kích thước Trọng lượng | Giới hạn trên/dưới tiếp điểm A, B (AC250V/5A, DC30V/5A) Đấu dây đầu cổ vít 85~245VAC(50~60Hz), tùy chọn 10~28VDC -40~80℃ 0~50℃ Loại gắn bảng điều khiển 96(W)× 48(H)×110(D) 1/8DIN Khoảng 350g |
|---|
Áp dụng đầu ra cảm biến Đầu ra công tắc nguồn Cảm biến | 0,75mV/V trở xuống, 3,5mV/V trở lên ±15VDC NPN OPEN COLLECTOR TR đầu ra công tắc |
|---|
Để biết thêm chi tiết về sản phẩm hoặc mua màn hình hiển thị điều khiển Sensys SC1300 / SC2300 liên hệ :
Công ty TNHH thiết bị HT Việt Nam
Ms Thùy - 0912369126 - thuyle@thietbiht.com
