F802 WISE - Lưu lượng kế ống thủy tinh kết nối ren (Socket & Screw)

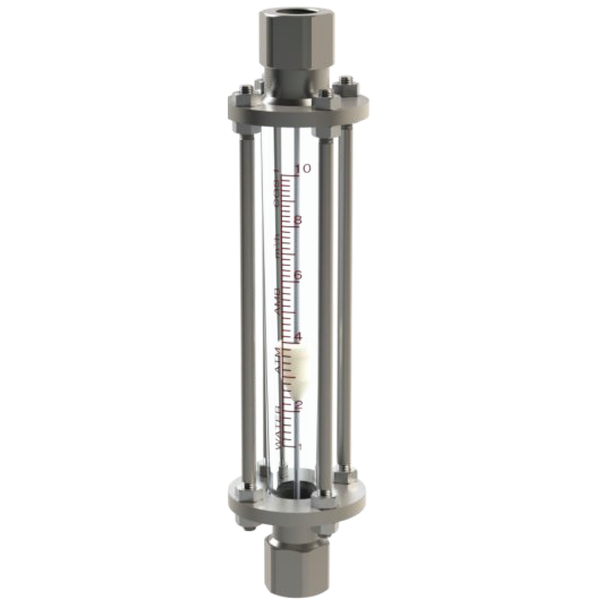

Cấu tạo chi tiết của lưu lượng kế F802 WISE

Lưu lượng kế F802 WISE được thiết kế với kết cấu cơ khí chắc chắn, sử dụng nguyên lý đo diện tích biến thiên để xác định lưu lượng của môi chất. Mặc dù có thiết kế nhỏ gọn hơn dòng mặt bích F801, thiết bị vẫn đảm bảo độ bền cơ học cao và khả năng vận hành ổn định trong nhiều môi trường công nghiệp khác nhau. Cấu tạo của thiết bị bao gồm các bộ phận chính sau:

Ống đo thủy tinh PYREX

Ống đo là bộ phận trung tâm của thiết bị, được chế tạo từ thủy tinh PYREX có khả năng chịu nhiệt và chống sốc nhiệt tốt. Thiết kế dạng hình côn giúp tiết diện dòng chảy thay đổi theo chiều cao của ống, tạo điều kiện để phao đo xác định chính xác lưu lượng của chất lỏng hoặc khí.

Nhờ tính trong suốt của vật liệu thủy tinh, người vận hành có thể dễ dàng quan sát vị trí phao và trạng thái lưu chất bên trong theo thời gian thực. Ống PYREX còn có khả năng chống mờ, hạn chế nứt vỡ do nhiệt độ làm việc cao và duy trì độ ổn định lâu dài trong môi trường công nghiệp.

Phao đo lưu lượng (Float)

Phao đo là bộ phận chuyển động bên trong ống thủy tinh, có nhiệm vụ xác định giá trị lưu lượng thực tế. Khi lưu chất di chuyển từ dưới lên, áp lực dòng chảy sẽ nâng phao đến một vị trí cân bằng. Vị trí dừng của phao tương ứng với giá trị lưu lượng hiển thị trên thang đo.

F802 cho phép lựa chọn nhiều loại vật liệu phao nhằm tương thích với từng loại lưu chất khác nhau. Phao inox 304 hoặc 316 phù hợp với nước sạch, khí nén và môi trường thông thường. Phao PTFE thích hợp cho hóa chất ăn mòn mạnh nhờ khả năng kháng hóa chất vượt trội. PVC và Acetal thường được sử dụng trong các ứng dụng xử lý nước hoặc môi trường có yêu cầu đặc biệt về độ ma sát và độ bền cơ học.

Thân đồng hồ inox

Phần thân của F802 được chế tạo bằng inox 304, inox 316 hoặc inox 316L nhằm đảm bảo khả năng chống ăn mòn, chịu lực và tăng độ bền khi làm việc trong môi trường công nghiệp.

Trong môi trường nước sạch hoặc khí nén thông thường, inox 304 là lựa chọn kinh tế và hiệu quả. Với hệ thống hóa chất hoặc môi trường có độ ăn mòn cao, inox 316 hoặc 316L thường được ưu tiên nhờ khả năng chống oxy hóa và chống hóa chất tốt hơn.

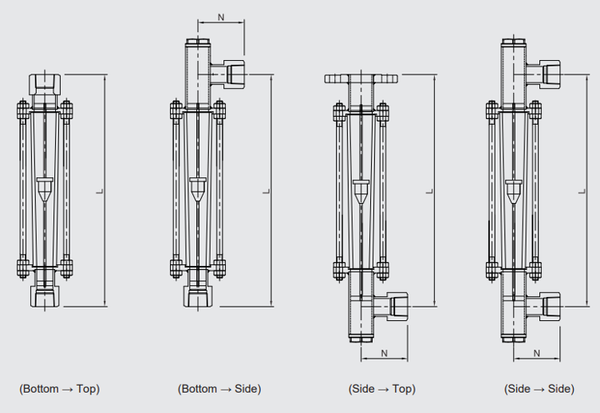

Bộ kết nối ren (Socket & Screw)

Khác với model F801 sử dụng mặt bích, F802 được thiết kế với kiểu kết nối ren (Socket & Screw) giúp việc lắp đặt trở nên nhanh chóng và linh hoạt hơn. Thiết bị hỗ trợ cả chuẩn ren PT và NPT, phù hợp với nhiều hệ thống đường ống công nghiệp hiện nay.

Kiểu kết nối này đặc biệt phù hợp với các đường ống nhỏ và trung bình, cho phép tháo lắp bảo trì thuận tiện mà không cần nhiều không gian thao tác như kết nối mặt bích.

Thanh dẫn hướng và gioăng làm kín

Bên trong thiết bị được trang bị thanh guide rod nhằm giữ phao chuyển động ổn định theo phương thẳng đứng, hạn chế rung lắc trong quá trình vận hành.

Hệ thống gioăng làm kín sử dụng các vật liệu như NBR, EPDM, VITON hoặc PTFE giúp tăng khả năng chống rò rỉ và đảm bảo độ kín khi làm việc ở áp suất cao hoặc môi trường hóa chất đặc thù.

Nguyên lý vận hành cơ học của F802 WISE

Lưu lượng kế F802 hoạt động theo nguyên lý diện tích biến thiên (Variable Area Flow Meter), sử dụng phao đo chuyển động bên trong ống thủy tinh hình côn để xác định lưu lượng dòng chảy.

Khi lưu chất đi qua thiết bị theo chiều từ dưới lên trên, áp lực của dòng lưu chất tạo ra chênh lệch áp suất trước và sau phao, làm phao chuyển động lên phía trên. Khi phao nâng lên, tiết diện dòng chảy trong ống côn tăng dần khiến vận tốc dòng chảy giảm xuống. Phao sẽ dừng lại tại vị trí cân bằng giữa lực nâng của dòng lưu chất và trọng lượng của chính nó.

Tại thời điểm cân bằng này, vị trí của phao trên thang chia sẽ tương ứng với giá trị lưu lượng thực tế của môi chất. Nhờ nguyên lý vận hành hoàn toàn bằng cơ học, F802 không cần nguồn điện, dễ quan sát và có độ ổn định cao trong môi trường làm việc liên tục.

Thông số kỹ thuật của model F802 WISE

Tại sao nên lựa chọn lưu lượng kế F802 WISE?

Thiết kế kết nối ren tối ưu cho hệ thống đường ống nhỏ và trung bình

Một trong những ưu điểm nổi bật của F802 WISE nằm ở thiết kế kết nối ren (Socket & Screw), giúp quá trình lắp đặt trở nên nhanh chóng và tiết kiệm chi phí hơn so với kiểu kết nối mặt bích truyền thống. Thiết bị hỗ trợ chuẩn ren PT và NPT, cho phép tích hợp linh hoạt với nhiều hệ thống đường ống hiện có mà không cần gia công lại kết cấu.

Đối với các hệ thống có không gian hạn chế hoặc cần tháo lắp thường xuyên để kiểm tra, vệ sinh, kết nối ren mang lại lợi thế rõ rệt nhờ khả năng bảo trì đơn giản và giảm thời gian dừng máy. Đây là lý do F802 thường được ưu tiên trong các hệ thống skid, cụm máy xử lý nước, dây chuyền nhỏ hoặc phòng kỹ thuật có mật độ thiết bị cao.

Hoạt động hoàn toàn cơ học, không cần nguồn điện

F802 WISE vận hành dựa trên nguyên lý phao nổi trong ống thủy tinh hình côn, cho phép đo lưu lượng mà không cần nguồn điện hoặc tín hiệu điều khiển. Điều này giúp loại bỏ nguy cơ hỏng hóc do chập điện, nhiễu tín hiệu hoặc mất nguồn trong quá trình vận hành.

Trong môi trường công nghiệp có độ ẩm cao, rung động lớn hoặc khu vực yêu cầu độ an toàn cao như hóa chất, khí nén hoặc xử lý nước, thiết bị cơ học như F802 thường được đánh giá cao về tính ổn định và độ bền lâu dài. Đồng thời, doanh nghiệp cũng tiết kiệm đáng kể chi phí đầu tư hệ thống điện và bảo trì thiết bị điện tử.

Quan sát lưu lượng trực tiếp, dễ vận hành tại hiện trường

Khác với các dòng đồng hồ điện tử yêu cầu màn hình hiển thị hoặc tín hiệu truyền về PLC, F802 cho phép kỹ thuật viên đọc lưu lượng tức thời trực tiếp bằng mắt thường thông qua vị trí của phao bên trong ống thủy tinh PYREX.

Ưu điểm này đặc biệt hữu ích trong quá trình vận hành và bảo trì, khi kỹ thuật viên cần kiểm tra nhanh tình trạng dòng chảy ngay tại vị trí lắp đặt. Người dùng có thể dễ dàng phát hiện các bất thường như mất dòng, lưu lượng giảm, dòng không ổn định hoặc hiện tượng tắc nghẽn mà không cần thiết bị hỗ trợ bổ sung.

Đối với các nhà máy vận hành liên tục 24/7, khả năng giám sát trực quan giúp rút ngắn thời gian xử lý sự cố và giảm nguy cơ gián đoạn sản xuất.

Chịu được môi trường làm việc công nghiệp khắc nghiệt

F802 WISE được thiết kế với thân inox 304, 316 hoặc 316L kết hợp ống thủy tinh PYREX chịu nhiệt, cho phép thiết bị vận hành ổn định ở áp suất tối đa lên đến 10 kgf/cm² và nhiệt độ làm việc tới 120°C.

Khả năng chịu nhiệt và chống ăn mòn tốt giúp thiết bị thích hợp cho nhiều loại môi trường khác nhau, từ nước sạch, nước nóng, khí nén cho đến hóa chất có mức độ ăn mòn vừa phải. Đặc biệt, khi kết hợp thân inox 316L cùng phao PTFE và gioăng PTFE hoặc VITON, thiết bị có thể hoạt động an toàn trong nhiều ứng dụng hóa chất xử lý nước hoặc dung môi công nghiệp.

Đa dạng vật liệu chế tạo, dễ tùy biến theo lưu chất

Không phải mọi hệ thống đều sử dụng cùng một loại lưu chất, vì vậy WISE thiết kế F802 với nhiều tùy chọn vật liệu nhằm tăng tính tương thích thực tế.

Đối với nước sạch và khí công nghiệp, thân inox 304 kết hợp phao inox thường đáp ứng tốt yêu cầu kỹ thuật với chi phí tối ưu. Với lưu chất có tính ăn mòn cao như axit nhẹ, hóa chất xử lý nước hoặc kiềm, người dùng có thể lựa chọn inox 316L kết hợp phao PTFE nhằm tăng tuổi thọ và hạn chế nguy cơ ăn mòn thiết bị.

Ngoài ra, thiết bị còn hỗ trợ nhiều loại gioăng như NBR, EPDM, VITON hoặc PTFE, giúp nâng cao khả năng làm kín và thích ứng với nhiệt độ, hóa chất hoặc môi trường vận hành đặc thù.

Chi phí đầu tư hợp lý và tuổi thọ sử dụng cao

So với các công nghệ đo lưu lượng điện từ, vortex hoặc siêu âm, F802 WISE có mức chi phí đầu tư thấp hơn đáng kể nhưng vẫn đáp ứng tốt nhu cầu đo lưu lượng cơ bản trong công nghiệp.

Nhờ cấu tạo cơ khí đơn giản, thiết bị ít phát sinh lỗi kỹ thuật và không yêu cầu hiệu chuẩn điện tử phức tạp. Điều này giúp giảm chi phí bảo trì, tiết kiệm thời gian vận hành và kéo dài tuổi thọ thiết bị trong điều kiện sử dụng liên tục.

Đối với doanh nghiệp muốn kiểm soát lưu lượng ở nhiều điểm trên dây chuyền mà vẫn tối ưu ngân sách, F802 là lựa chọn có tính kinh tế cao.

Ứng dụng thực tế của lưu lượng kế F802 WISE

Hệ thống xử lý nước và nước thải công nghiệp

Trong ngành xử lý nước, F802 WISE thường được lắp đặt để giám sát lưu lượng nước cấp, nước tuần hoàn, nước RO hoặc hóa chất châm vào hệ thống như chlorine, PAC hoặc polymer.

Khả năng hiển thị trực tiếp giúp kỹ thuật viên nhanh chóng đánh giá tình trạng vận hành của hệ thống lọc mà không cần truy cập màn hình điều khiển trung tâm. Đối với các trạm xử lý nước có nhiều nhánh đường ống nhỏ, kết nối ren của F802 giúp lắp đặt nhanh và tiết kiệm không gian hơn đáng kể so với dạng mặt bích.

Ngành hóa chất và pha chế dung môi

Trong các nhà máy hóa chất, việc kiểm soát chính xác lưu lượng của axit, bazơ hoặc dung môi là yếu tố quan trọng nhằm đảm bảo chất lượng sản phẩm và an toàn vận hành.

F802 WISE thường được ứng dụng để giám sát lưu lượng hóa chất cấp vào bồn phản ứng, hệ thống dosing hoặc dây chuyền pha trộn nhờ khả năng lựa chọn vật liệu chống ăn mòn phù hợp với môi trường lưu chất.

Khi sử dụng đúng cấu hình vật liệu như inox 316L kết hợp phao PTFE, thiết bị có thể duy trì độ ổn định lâu dài ngay cả trong môi trường hóa chất có tính ăn mòn tương đối cao.

Hệ thống khí nén và khí công nghiệp

F802 được sử dụng rộng rãi trong các hệ thống khí kỹ thuật nhằm đo và kiểm soát lưu lượng khí nén, oxy, nitơ hoặc khí trơ phục vụ sản xuất.

Trong dây chuyền tự động hóa, việc kiểm soát ổn định lưu lượng khí giúp nâng cao hiệu quả vận hành của van khí nén, thiết bị đóng gói hoặc hệ thống điều áp.

Do hoạt động không cần điện và có khả năng hiển thị tức thời, F802 đặc biệt phù hợp tại các vị trí kỹ thuật cần kiểm tra nhanh trạng thái dòng khí.

Ngành thực phẩm và đồ uống

Trong lĩnh vực thực phẩm, F802 thường được sử dụng để giám sát dòng nước sạch, nước rửa thiết bị hoặc chất lỏng bán thành phẩm không chứa cặn lớn.

Thiết bị giúp kiểm soát ổn định lưu lượng trong các công đoạn CIP, vệ sinh đường ống hoặc cấp liệu sản xuất, từ đó hỗ trợ duy trì tính đồng đều của quy trình sản xuất.

Khi yêu cầu tiêu chuẩn vệ sinh cao, người dùng thường ưu tiên phiên bản inox 316L nhằm đảm bảo khả năng chống oxy hóa và an toàn tiếp xúc với môi trường thực phẩm.

Hệ thống HVAC và thiết bị cơ điện công trình

Trong các hệ thống HVAC, F802 được ứng dụng để giám sát lưu lượng nước lạnh, nước giải nhiệt hoặc các hệ thống tuần hoàn nhiệt trong tòa nhà và nhà máy.

Nhờ khả năng hiển thị trực tiếp, đội ngũ bảo trì có thể nhanh chóng xác định tình trạng hoạt động của bơm tuần hoàn hoặc phát hiện bất thường về lưu lượng mà không cần sử dụng cảm biến điện tử chuyên dụng.

Ứng dụng trong phòng thí nghiệm và OEM máy móc

Nhờ thiết kế nhỏ gọn, kết nối ren tiện lợi và vận hành đơn giản, F802 cũng được sử dụng nhiều trong máy OEM, thiết bị thử nghiệm hoặc hệ thống pilot trong phòng lab.

Thiết bị hỗ trợ kiểm soát lưu lượng với chi phí thấp nhưng vẫn đảm bảo độ ổn định và khả năng quan sát trực tiếp, đặc biệt hữu ích trong các ứng dụng nghiên cứu hoặc dây chuyền thử nghiệm quy mô nhỏ.
